HPB-10シリーズ
赤外線出口スイッチ
- 非接触赤外線を採用し、物体を検出します。赤外線感知範囲内で物体が検出されると、リレーが作動して電気錠が解除されます。

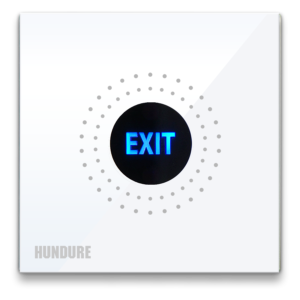

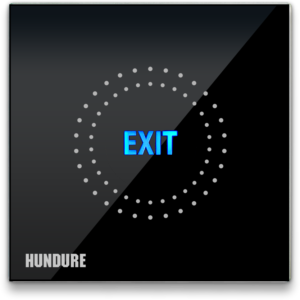

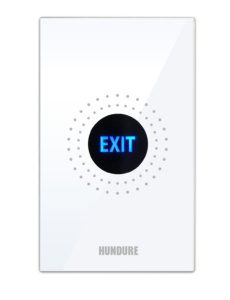

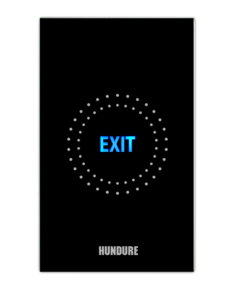

- 強化ガラス素材を使用したスタイリッシュで薄いフェースプレートデザインは、モダンで繊細な装飾とよくマッチします。
- フラッシュマウント設計と 2 つの寸法が用意されており、さまざまな市場の要件に対応します。米国仕様には HPB-10A、欧州仕様には HPB-10E があります。
- スタンバイ モードでは、青色のライトが点灯します。赤外線がトリガーされると、フェースプレートのライトが青から緑に変わり、ユーザーに認識を知らせます。
- 赤外線検出信号は再トリガーなしでサポートされます。
仕様：
| センサー | 赤外線センサー x 1 |
| 検知範囲 | 調節可能: ショート / ロング |
| 材料 | 強化ガラス製フェイスプレート |
| LEDインジケーター | 「EXIT」ディスプレイ、スタンバイモードでは青色の LED が点灯し、タッチすると緑色の LED が点灯します。 |
| 出力ポート | NO/NC/COM ポート |
| インストール |
フラッシュマウント設計 US/EU 仕様: 120/86 型ボトムボックス。 |
| 電源入力 | DC12V |
| 消費電流 | 150mA（最大） |
| 動作温度 | -40° C ~ 70° C / -40° F ~ 158° F |
| 相対湿度 | 20% ～ 80% (結露なし) |
| 寸法 |
US仕様：HPB-10A フェースプレート：120mm(L) x 75mm(W) x 13mm(H) コントロールボックス：70mm(L) x 42mm(W) x 24mm(H) EU仕様：HPB-10E フェースプレート：86mm(L) x 86mm(W) x 13mm(H) コントロールボックス：65mm(L) x 58mm(W) x 24mm(H) |
製品情報：
| モデル | 説明 | ダウンロード |
| HPB-10A | 赤外線出口スイッチ（米国仕様） |  |
| HPB-10E | 赤外線出口スイッチ（EU仕様） | |
