HDE-100/120/200電梯控制板系列

64/96/160 層樓的電梯管制與安全

HDE-100/120/200電梯控制板系列是功能強大，擴充性高的電梯門禁管理的控制板。控制板與讀卡機採分離設計，確保讀卡機被非授權人員破壞時，不能強行進入管制樓層。每個控制板能夠連接2台Wiegand或 RS-485介面的讀卡機，提供專案規劃更高的靈活性。

電梯控制板系列包括HDE-100WS、HDE-120、HDE-200/200N。當連接多組MCU-0016樓層擴充板時，根據不同產品型號能夠將可控制的樓層擴展從64層到160層。這些控制板可以透過限制未經授權人員使用電梯來提高安全性。此外，可以根據讀卡機讀取的各種使用者憑證來限制進入樓層，憑證包括指紋、感應卡、密碼、QR Code、藍牙和其他生物辨識。

控制板提供254/256組時段表，每組時段表包括一週（7天）的時段，每天可設置8個時段。可以使用預先設定的時段來控制可進入的樓層。在平日樓層開放時間和工作時間也可以允許不受限制的進入樓層。每層可設置自由出入時段，可定義節假日是否自動關閉自由出入功能。

控制板具有連結火警偵測、緊急（求救）按鈕、停用按鈕和維護按鈕的功能，可以連接警報器或警示燈號。當發生火災或某些緊急情況時，它會立即自動解除所有樓層控制以利於疏散所有員工與訪客。

電梯控制面板系列為客戶提供廣泛的樓層門禁解決方案。它是最安全、易於擴充、功能齊全且性價比高的電梯控制解決方案。

系統架構

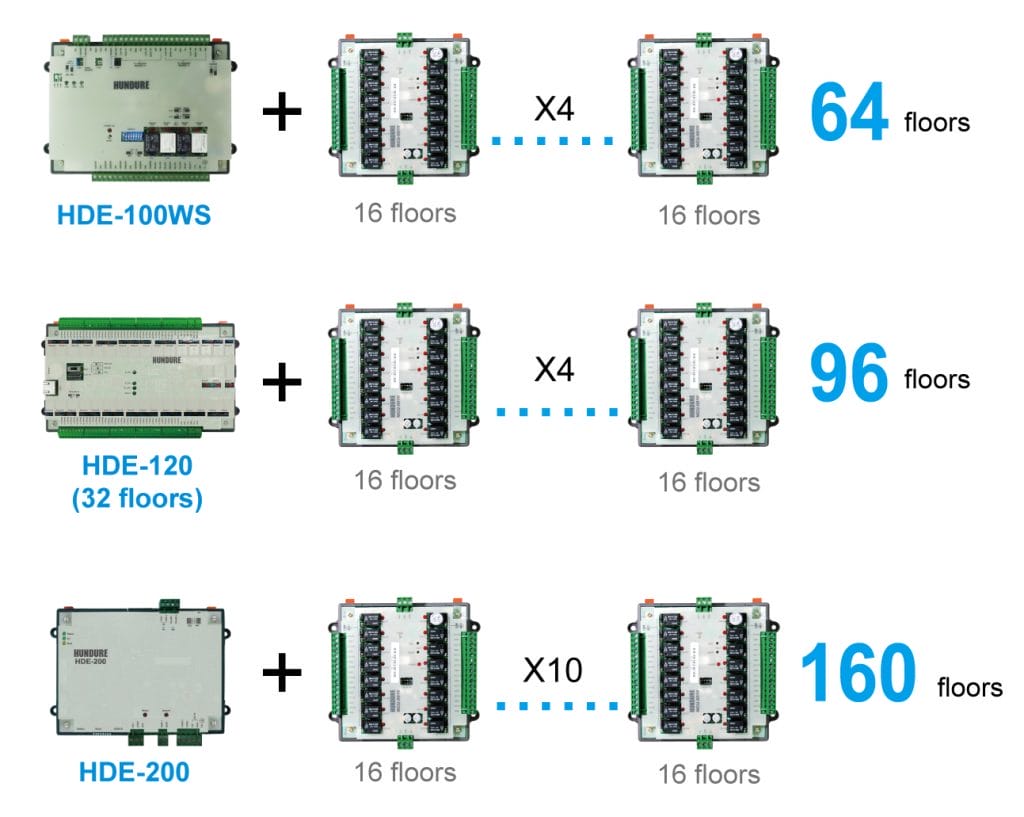

電梯控制面板可控制樓層數

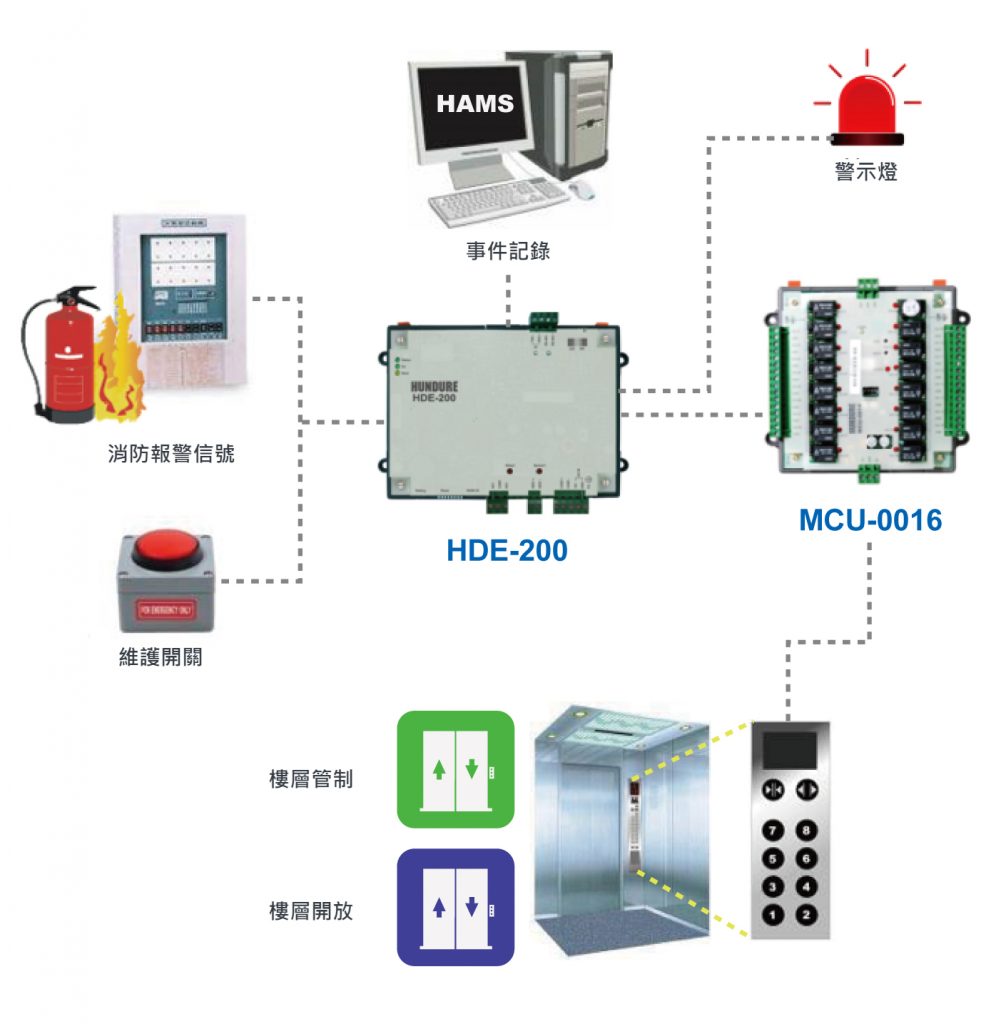

HDE-200 警報連動功能

HDE-100WS電梯控制板功能特色

可接4組MCU-0016樓層控制板，最多可管控達64個樓層進出權限。
主機與讀卡機採分離設計，每部電梯最多可接2組RS-485/RS-485L型或Wiegand讀卡機。
提供3組數位輸入點，可偵測消防警報信號及維護、停用、求救按鈕使用。
提供4組數位 (Relay) 輸出點，可供控制警報及指示燈號使用。
提供維護按鈕、停用按鈕及求救按鈕輸入，並設定電梯強迫管制或不管制及是否聯動繼電器輸出，控制警報器或警示燈號。
提供256組時段表及128組時間表，組合運用範圍大。
提供每各樓層可設定不管制時段功能，並可設定假日是否自動關閉不管制功能。
提供假日時段設定功能，提供每年100組的假日時段表設定功能。(今天/次年可由軟體匯入) 提供內建RS-232 / RS-485兩種模式，供電腦連線管理設定。

HDE-120電梯控制板功能特色

提供內建TCP/IP及RS-485通訊介面，供電腦連線管理設定。
提供100,000筆的合法權限容量與30,000筆以上的刷卡及事件紀錄。
內建32顆繼電器可做32層樓控制；另外最多可外接4片MCU-0016，所以可控制最多樓層數為96層。
主機與讀卡機採分離設計，每部電梯最多可接2組Wiegand或2組RS-485 讀卡機。
提供3組數位輸入點，可偵測消防警報信號或維護、停用、求救按鈕使用。
提供模式開關可切換維護、停用或正常模式。
提供3顆繼電器提供黑名單警報/求救/CaseSensor、維護、停用輸出。
火警信號狀況時自動解除所有樓層控制，允許操作所有樓層。
提供256組時段表；每組時段表包含整星期共七天的時段；每天允許8個時段設定。
提供每各樓層可設定不管制時段功能，並可設定假日是否自動關閉不管制功能。
提供假日時段設定功能，提供每年100組的假日時段表設定功能。(今年/次年可由軟體匯入)

HDE-200/200N電梯控制板功能特色

一組RS-485設備串列通訊埠，可連接2組讀卡機，10組樓層控制器，控制160個樓層。
提供60,000筆合法卡與100,000筆事件記錄。
254 組時間表，每組時間表可設定8組通行時區。
254 組時段表，可設定一周每日不同的通行時段。
64 組假日表，每組可設定100個假日。
8組電梯不管制時段，可設定一周每日不同的開放時間供彈性管理使用。
電梯不管制時段提供「免刷卡時段優先」、「假日時段優先」及「假日時段關閉」三種判斷模式選擇。
